電動對夾式金屬硬密封蝶閥D973H
PN10~40 DN40~2000
一、電動對夾式金屬硬密封蝶閥D973H介紹

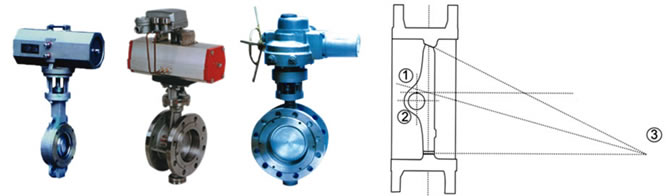

電動硬密封蝶閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥均有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。 電動硬密封蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性,使用壽命長,電動硬密封蝶閥均有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
二、電動對夾式金屬硬密封蝶閥D973H特點
- 本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
- 密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
- 碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
- 大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
- 本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
-
驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
三、電動硬密封蝶閥主要性能規范
| 公稱通徑DN（mm） | 50-1200 | |||
| 公稱壓力PN（MPa) | 1.0 | 1.6 | ||
| 公稱壓力PS（MPa) | 強度試驗 | 1.5 | 2.4 | |
| 密封試驗 | 1.1 | 1.76 | ||
| 材料\材料代號 | C | P | R | |
| 主要零件 | 閥體 | WCB | ZG1Cr18 Ni9Ti | ZG0Cr18 Ni12Mo2Ti |
| 蝶板 | WCB | ZG1Cr18 Ni9Ti | ZG0Cr18 Ni12Mo2Ti | |
| 閥桿 | 2Cr13 | 1Cr18 Ni9Ti | 0Cr18 Ni12Mo2Ti | |
| 密封圈 | 四氟 不銹鋼 | |||
| 填料 | 四氟 柔性石墨 | |||
| 適用工況 | 適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 |
| 適用溫度 | -40℃～200℃（超該溫度范圍；訂貨時請注明） | |||
電動硬密封蝶閥主要連接尺寸
| 公稱通徑DN(mm) | 尺寸 | |||
| L | D1 | H | Z-Φd | |
| 50 | 43 | 125 | 82 | 4-18 |
| 65 | 46 | 145 | 95 | 8-18 |
| 80 | 49 | 160 | 108 | 8-18 |
| 100 | 56 | 190 | 125 | 8-23 |
| 125 | 64 | 220 | 138 | 8-25 |
| 150 | 70 | 250 | 198 | 8-25 |
| 200 | 71 | 310 | 236 | 12-25 |
| 250 | 76 | 370 | 276 | 12-30 |
| 300 | 83 | 430 | 308 | 16-30 |
| 350 | 92 | 490 | 340 | 16-34 |
| 400 | 102 | 550 | 374 | 16-34 |
| 450 | 114 | 600 | 384 | 20-34 |
| 500 | 127 | 660 | 448 | 20-41 |
| 600 | 154 | 770 | 490 | 20-41 |
| 700 | 165 | 875 | 542 | 24-48 |
| 800 | 190 | 990 | 607 | 24-48 |
| 900 | 203 | 1090 | 665 | 28-54 |
| 1000 | 216 | 1210 | 731 | 28-58 |
| 1200 | 254 | 1420 | 842 | 32-58 |
