Z941H Z941Y Z941W |
電動楔式閘閥 |
PN16~160 DN50~800 |
| !!!使用中易出現的問題 | |
| 1、由于關閉過載及溫差影響而使閥門打不開. 2、由于介質所帶固體顆粒沉積體腔底部.導致閘板關閉不到位. 3、密封泄漏多由于密封面擦傷所致。 |
|
| Easy happening problem during the use | |
| 1 .The valve cannot be opened be-cause of overload close and temperature difference. 2. The media with solid particle deposit at the bottom of coelom leads to uncom-pleted close of flashboard. 3. More sealing leakage arising fromscratch of sealing surface. |
| 性能規范及主要零件材料：The main technical data | |||||||||||
| 型號 type |
試驗壓力 | 適用介質 suitable medium |
適用溫度 suitable temperature |
零件材料 Material of main parts | 手輪 Handwheel |
||||||
| 殼體 shell |
液密封 water seal | 氣密封 gas seal |
閥體閥蓋 Body Bonnet |
閘板閥座 disc、sealing |
閥桿 Seat |
閥桿螺母 stam nat |
填料 packing |
||||
| Z914H-16Q，25Q | 1.5PN | 1.1PN | 0.6MPa | 水蒸汽，油品、 導熱油等 water steam petrolcam Transmit heat the oil |
≤350℃ | QT450-10 | ZG2Crl3 | ICrl3 | 鋁青銅 Aluminium- Bronze |
柔性石墨 expanded graphite |
QT450-10 |
| Z940H-16C～160 Z941Y-16C～160 |
≤425℃ | WCB | ZG2Crl3 WCB |
||||||||
| Z940W-16P～160P Z941Y-16P～160P |
硝酸類 nitric acid acetic |
≤200℃ | CF8 | CF8 | 304 | PTFE | |||||
| Z940W-16R～160R Z941Y-16R～160R |
醋酸類 acid |
≤200℃ | CF8M | CF8M | 316 | ||||||
| Z940W-16I～160I Z941Y-16I～160I |
水蒸汽、油品、導熱油等 water steam petrolcam Transmit heat the oil |
≤550℃ | Cr5Mo | Cr5MO | 25Cr2MoV | 柔性石墨 expanded graphite |
WCB | ||||

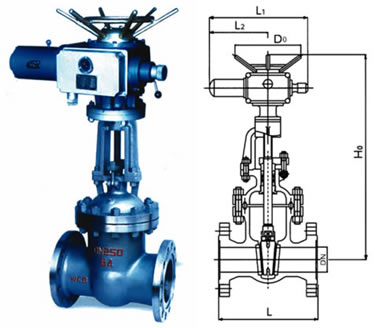

| 主要外形尺寸及連接尺寸 Main size of Appearance | ||||||||||||||||||||||
| 公稱壓力 Nominal Pressure | 圖中符號 Sign | 公 稱 通 徑 DN mm | ||||||||||||||||||||
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | ||
| 16 | L | 130 | 150 | 160 | 180 | 230 | 250 | 270 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 650 | 650 | 700 | 800 | 900 | 1000 |
| H | 220 | 225 | 275 | 280 | 300 | 358 | 375 | 433 | 502 | 612 | 676 | 82O | 969 | 1142 | 1280 | 1452 | 1541 | 1676 | 1847 | |||
| D0 | 120 | 140 | 160 | 180 | 200 | 240 | 240 | 280 | 320 | 360 | 360 | 400 | 450 | 560 | 640 | 640 | 72O | 720 | 800 | |||
| H0 | 595 | 653 | 665 | 725 | 787 | 902 | 955 | 1105 | 1343 | 1516 | 1678 | 1849 | 1937 | 2234 | 2432 | 2489 | 2643 | |||||
| 電裝actuators | Z15 | Z20 | Z20 | Z20 | Z20 | Z30 | Z30 | Z30 | Z45 | Z60 | Z60 | Z90 | Z90 | Z120 | Z180 | Z250 | Z350 | |||||
| 25 | L | 130 | 150 | 160 | 230 | 250 | 270 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 | 900 | 1000 | |
| H | 220 | 225 | 275 | 280 | 300 | 358 | 375 | 433 | 502 | 612 | 676 | 820 | 969 | 1 142 | 1280 | 1452 | 1541 | 1676 | 1847 | |||
| D0 | 120 | 140 | 160 | 180 | 20 | 240 | 240 | 280 | 320 | 360 | 360 | 400 | 450 | 560 | 64O | 64O | 720 | 720 | 800 | |||
| H0 | 595 | 653 | 665 | 725 | 787 | 902 | 955 | 1105 | 1343 | 1516 | 1678 | 1849 | 1937 | 2234 | 2432 | 2489 | 2643 | |||||
| 電裝actuators | Z15 | Z20 | Z20 | Z20 | Z20 | Z30 | Z30 | Z30 | Z45 | Z60 | Z60 | Z90 | Z9O | Z120 | Z180 | Z250 | Z350 | |||||
| 40 | L | 130 | 150 | 160 | 180 | 200 | 250 | 280 | 310 | 350 | 400 | 450 | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 | |||
| H | 220 | 225 | 275 | 280 | 323 | 372 | 395 | 457 | 552 | 634 | 708 | 858 | 1015 | 1203 | 1341 | 1492 | ||||||
| D0 | 120 | 140 | 160 | 180 | 200 | 280 | 280 | 320 | 360 | 400 | 400 | 450 | 560 | 64 | 640 | 720 | ||||||
| H0 | 617 | 665 | 680 | 752 | 846 | 1087 | 1087 | 1243 | 1429 | 1608 | 1738 | 1897 | 2104 | 2401 | ||||||||
| 電裝actuators | Z15 | Z20 | Z20 | Z20 | Z30 | Z45 | Z45 | 245 | Z60 | Z90 | Z90 | Z120 | Z120 | Z180 | ||||||||
| 64 | L | 170 | 190 | 210 | 230 | 240 | 250 | 280 | 310 | 350 | 400 | 450 | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 | |||
| H | 258 | 310 | 320 | 360 | 372 | 395 | 458 | 553 | 638 | 718 | 873 | 1053 | 1203 | |||||||||
| D0 | 180 | 200 | 200 | 240 | 280 | 280 | 320 | 360 | 4oo | 450 | 560 | 640 | 64O | |||||||||
| H0 | 667 | 685 | 748 | 845 | 1090 | l090 | 1253 | 1449 | 1867 | 1913 | 2017 | 2459 | ||||||||||
| 電裝actuators | Z20 | Z20 | Z30 | Z30 | Z45 | Z45 | Z60 | Z60 | Z90 | Z120 | Z180 | Z250 | ||||||||||
| 100 | L | 170 | 190 | 210 | 230 | 240 | 250 | 280 | 310 | 350 | 400 | 450 | 550 | 650 | 750 | 850 | 950 | |||||
| H | 310 | 320 | 336 | 490 | 540 | 573 | 575 | 744 | 800 | 900 | 1050 | 1208 | ||||||||||
| D0 | 200 | 240 | 280 | 360 | 400 | 400 | 400 | 560 | 560 | 560 | 640 | 640 | ||||||||||
| H0 | 781 | 830 | 865 | 1179 | 1201 | 1201 | 1611 | 1903 | 2054 | 2132 | 2321 | |||||||||||
| 電裝actuators | Z20 | Z20 | Z30 | Z30 | Z60 | Z60 | Z90 | Z90 | Z120 | Z180 | Z250 | |||||||||||
| 160 | L | 170 | 190 | 210 | 230 | 240 | 300 | 34O | 390 | 450 | 525 | 600 | 750 | |||||||||
| H | 230 | 260 | 280 | 312 | 350 | 512 | 560 | 585 | 631 | 723 | 820 | 990 | ||||||||||
| D0 | 200 | 200 | 280 | 320 | 320 | 360 | 360 | 400 | 450 | 560 | 640 | 720 | ||||||||||
| H0 | 905 | 968 | 978 | 1043 | 1248 | 1394 | 1621 | |||||||||||||||
| 電裝actuators | 220 | 220 | 220 | 230 | 230 | 245 | 245 | |||||||||||||||
