RJ41N-16C、25、 40型 液化氣截止閥RJ41N
一、RJ41N-16C、RJ41N-25、RJ41N-40型液化氣截止閥結構以及使用
|
1、采用彈性PTEE作為動密封自補償填料，具有自密封性能。
2、大徑密封圈或倒密封結構，使別胞封維護安全可靠。
3、設置閥桿防塵圈，保護閥門內部部件不受外部環境侵蝕。
4、閥體為桶形結構，強度高，外形美觀。密封副采用防火結構。
5、非強制動密封結構，啟閉扭矩小，手輪操作平穩。
1.Adopt elastic FTEE as dynamical saline
seif-cmpensating filling, which possrss
self-sealing performance.
2. Large diameter seal ring or back seal
structure can ansure the safety and
reliability of dynamical sealing.
3. Equipped with dustproof ring of valve
handle in order to protect the interior
parts of valve from erosion of exterior
arvironmart.
4. The valve body adopts barrel stnrcture
and possesses high intensity and beautiful
appeararue. The sealed auxiliary adopts
the fireproof structure.
5. Non-forcible dynamical sealing stnchue
posers small open and close torque. The
handwheel can be smoothly operated.
|
1、該閥專為石油液化氣的管路成裝置設計.
2、密封副采用尼龍1010對不銹鋼，密封可靠。可靠的上密封裝置嚴密保護填料，絕無外漏。
3、采用防火結構，即使軟密封材料燒損，金屬密封仍能起到作用。
1.The valve is specially designed for the pipeline
or equipment of petroleum and liquefied gas.
2.The sealed auxiliary adopts nylon 1010 stainless
steel. The sealing is reliable. Reliable upper
sealing equipment can strictly protect the filling
and absolutely avoid the leakage.
3.Adopts the fireproof structure.Even if the soft
sealing material is burned,the metal seal still
takes effect.
|
二、RJ41N-16C、RJ41N-25、RJ41N-40型液化氣截止閥主要性能范圍
| 主要性能規范 The technical data |
型號
type |
試驗壓力 MPa |
適用介質
suitable medium
|
適用溫度
suitable temp |
| 殼體shell test |
液密封seat test |
氣密封gas seal test |
| RJ41F-25 |
3.8 |
2.75 |
2.5MPa壓縮空氣 |
石油液化氣、煤氣、 天然氣、氨氣等 |
-40℃ ～ +80℃ |
| RJ41F-40 |
6.0 |
4.4 |
4.0MPa壓縮空氣 |
三、RJ41N-16C、RJ41N-25、RJ41N-40型液化氣截止閥主要零部件材料
| 主要零部件材料 Material of main parts |
零件名稱
name of part |
閥體、閥蓋
Bonnet |
密封副材料
seat test material |
閥桿
disc |
填料
packing |
型號
type |
RJ41N-25
RJ41N-40 |
WCB |
尼龍、PTFE+、1Cr18Ni9Ti |
2Cr13 |
PTFE |

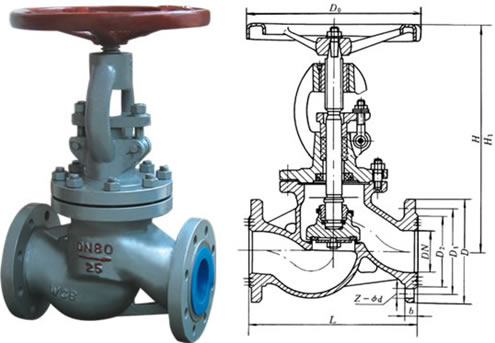

| 主要外形尺寸及連接尺寸 Main size of Apperance |
公稱壓力
MPa |
圖中符
sign |
公稱通徑 DN/mm |
|
| 20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
2.5
4.0 |
L |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
480 |
600 |
| D0 |
140 |
140 |
180 |
200 |
240 |
280 |
320 |
360 |
400 |
500 |
| H |
262 |
280 |
290 |
33O |
350 |
400 |
430 |
465 |
610 |
722 |
| H1 |
275 |
295 |
308 |
355 |
380 |
420 |
460 |
506 |
692 |
830 |
