彈簧全啟式安全閥 A48Y型

沈陽鄭高閥門彈簧全啟式安全閥

A48型主要性能規范：Main technical data
型號 type	整定壓力范圍 MPa Range of Adjusted pressure	密封試驗壓力 MPa sealing test pressure	排放壓力 MPa built-up pressure	回座壓力 MPa re-seating pressure	開啟高度 mm Value Lift	適用介質 Suitable medium	適用溫度 ℃ Suitable temperature	排量系數 coefficient of dischange
A48Y-16C	Ps0.1～0.6	Ps<0.3時 Ps-0.03 Ps≥0.03時 90%整定壓力 setting	≤1.03倍整定壓力 setting pressure	≥90% 整定壓力 setting pressure	≥1/4 喉徑 Throat diameter	蒸汽、熱無腐蝕性的氣體 Steam and non-corrosiveness gas	≤350	0.7
A48Y-25	Ps0.3～2.5
A48Y-40	Ps1.6～4.0
A48Y-64	Ps2.5～6.4
A48-64I
A48Y-100	Ps4.0～10.0
A48Y-100I

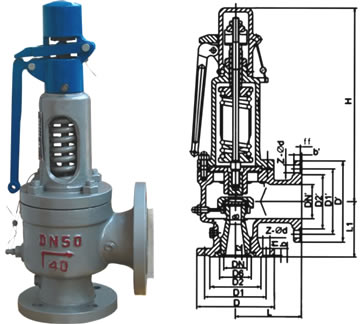

主要外形尺寸及連接尺寸 Main size of Appearance
公稱壓力 Norminal pressure	圖中符號 mark in chart	公稱通徑I附山忡不，inall萬an℃把rl)N/n lm
		25	32	4O	50	65	80	100	150	200	250
1.6 MPa	d0	15	20	25	32	4O	50	65	100	125	150
	L	100	115	120	135	150	170	200	250	305	350
	L1	95	100	110	120	130	135	160	210	260	310
	H	250	277	281	307	375	429	530	675	767	1078
	出口法蘭 Dischange flange	PN16 DN32	PN16 DN40	PN16 DN50	PN16 DN65	PN16 DN80	PN16 DN100	PN16 DN125	PN16 DN175	PN16 DN250	PN16 DN300
2.5 MPa	L	100	115	120	135	150	170	200	250	305	350
	L1	95	100	110	120	130	135	160	210	260	310
	H	250	277	281	307	375	429	530	675	767	1078
	出口法蘭 Dischange flange	PN16 DN32	PN16 DN40	PN16 DN50	PN16 DN65	PN16 DN80	PN16 DN100	PN16 DN125	PN16 DN175	PN16 DN250	PN16 DN350
4.0 MPa	L	100	115	120	135		170	200	250
	L1	95	100	110	12O		135	160	210
	H	250	287	291	335		503	580	742
	出口法蘭 Dischange flange	PN16 DN32	PN16 DN40	PN16 DN50	PN16 DN65	PN16 DN80	PN16 DN100	PN16 DN125	PN16 DN175
6.4 MPa	L	100	130	135	160		170	220	285
	L1	95	110	120	13O		160	200	260
	H	280	285	332	478		630	680	920
	出口法蘭 Dischange flange	PN16 DN32	PN16 DN40	PN16 DN50	PN16 DN65		PN16 DN100	PN16 DN125	PN16 DN200
10.0 MPa	L	100	130	135	160		170	220
	L1	95	110	120	130		160	200
	H	2580	285	332	478		630	680
	出口法蘭 Dischange flange	PN16 DN32	PN16 DN40	PN16 DN50	PN16 DN65		PN16 DN100	PN16 DN125
