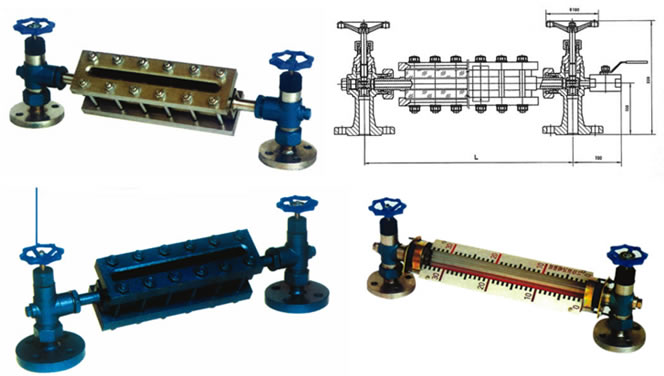

B42H-25、40 B49H-25、40 |
鍋爐壓力容器用水位計 |
| 結構特點 |
|
1、結 構設計采用針型閥，啟閉靈舌可靠，解決了原產品旋塞跑冒漏滴的老大難問題，排污閥門采用 球閥，操作方便。 2、中段可根據觀察位置，改變觀察角度，清晰直觀。 |
| 主要壓零件材料： Material for main parts | ||||||||
| 零件名稱 name of parts |
閥材 valve materials |
閥桿 seat ring |
填料 packing |
閥瓣、閥座 stem,sear ring |
墊片 spacer |
水槽壓板 water trough seasaw |
平視鏡 horizontally views the mirror |
三棱鏡 bevelled mirror |
| 材料 material |
鍛鋼 forged steel |
2Cr13 | 柔性石墨 expanded graphite |
2Cr13 | 柔性石墨 expanded graphite |
Q235 | 高溫光學坡璃 high temperature optical glass |
|
| 性能 規范及主要連接尺寸：The technical data and Main size of appearance | ||||||||||||
| 型號 type |
試驗壓力MPa Testing pressure |
法蘭通徑 Flange Diameter |
規格 Size |
適用溫度℃ Applicalbe temperature |
適用介質 Applicable medium |
|||||||
| 殼體 Shell test pressure |
密封 Testing pressure | |||||||||||
| B42H-25 B49H-25 | 3.75 | 2.75 | 25 | 安裝中心距觀察孔高 installment center distance boservation hole height |
250 | 300 | 330 | 350 | 400 | 440 | ≤350℃ | 水、汽、油、氣等 steam、water、petroleum、etc |
| B42H-40 B49H-40 | 6.0 | 4.4 | 145 | 165 | 190 | 220 | ≤425℃ | |||||
|
注:另可供加長系列化 工容器用液位計，長度系列L=500、800、1000、1600等 |
